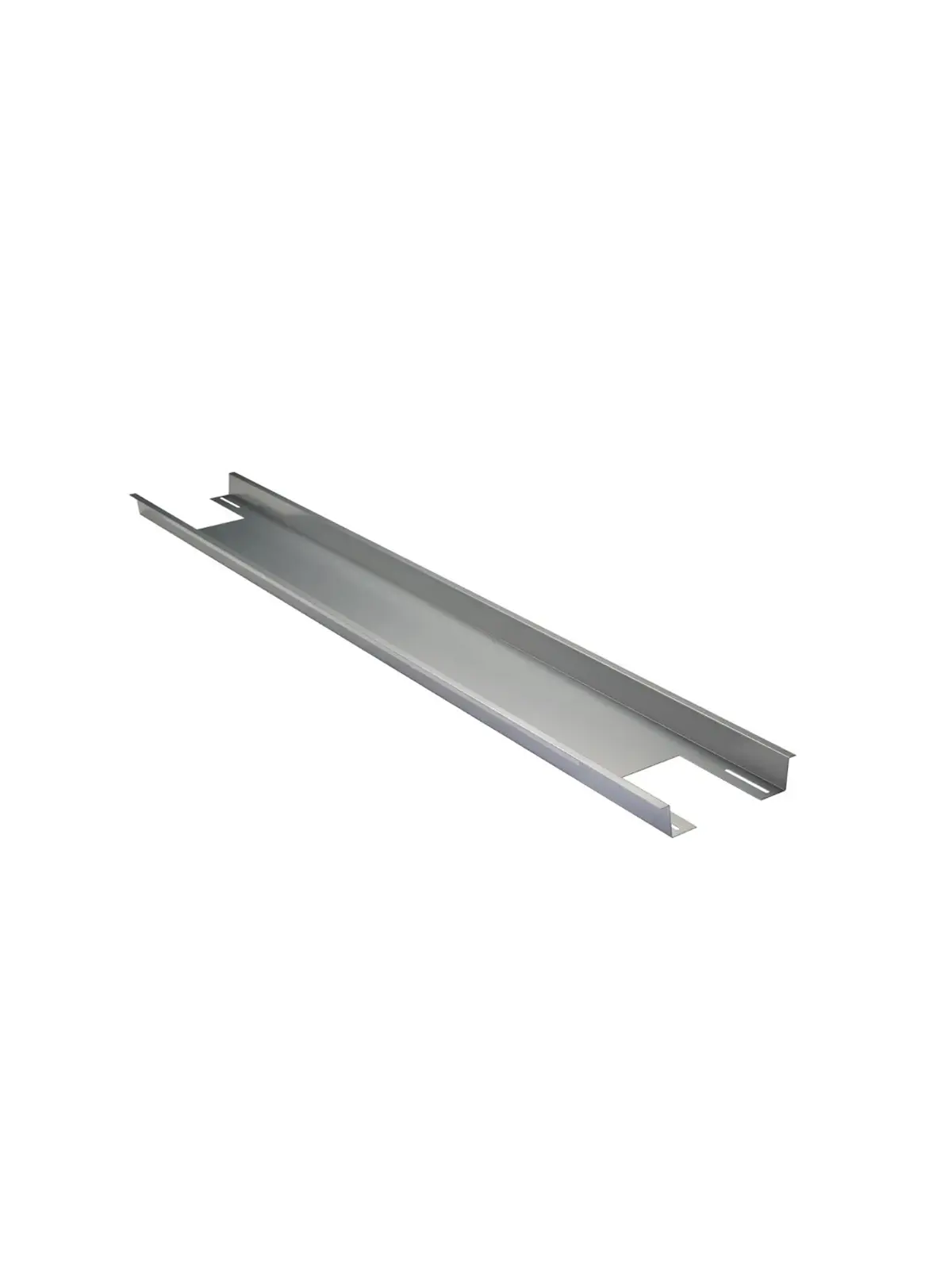

Soporte de lastre FlatFix Fusion para cubiertas planas (modelos 1600 / 1700 / 1900 / 2000)

Soporte de lastre FlatFix Fusion: máxima seguridad para instalaciones fotovoltaicas en cubiertas planas (Modelos 1600 / 1700 / 1900 / 2000)

El soporte de lastre FlatFix Fusion es el elemento central que garantiza la estabilidad de sus estructuras solares en cubiertas planas. En un sistema de montaje con lastre, la gestión del peso es crucial: este soporte permite concentrar la carga necesaria (lastre) exactamente donde la aerodinámica del sistema lo requiere, garantizando así la protección contra las fuerzas de levantamiento provocadas por el viento fuerte.

Fabricado en acero de alta tecnología, este soporte está diseñado para durar tanto como sus paneles solares. Ofrece una solución limpia y profesional para integrar el lastre sin comprometer la integridad del tejado ni la eficiencia térmica de los módulos.

¿Por qué elegir el soporte de lastre FlatFix Fusion?

A diferencia de los pesados sistemas de montaje tradicionales, el FlatFix Fusion apuesta por una estructura ligera y una distribución inteligente del peso. El soporte de lastre permite:

• Una distribución óptima de las cargas: el lastre se coloca estratégicamente para evitar sobrecargas locales en la membrana impermeabilizante de su tejado.
• Versatilidad en el lastre: puede utilizar diferentes materiales según la disponibilidad local: grava, losas de hormigón, ladrillos o adoquines.
• Una durabilidad excepcional: el acero utilizado ofrece una resistencia superior a la corrosión y a las variaciones climáticas extremas.

Normas de dimensionamiento y compatibilidad

Nota importante: para garantizar la validez de la garantía y la estabilidad de la obra, prevea sistemáticamente un bastidor de lastrado por cada panel fotovoltaico instalado.

Es imprescindible seleccionar el modelo que se ajuste exactamente a las dimensiones de sus módulos. Una selección incorrecta podría comprometer el encaje del sistema:

• Modelo 1600 (rango de 1500 a 1690 mm): calibrado específicamente para paneles compactos como las series JNL 280/300, Hanover 320 o Hyundai 345.
• Modelo 1700 (rango de 1580 a 1800 mm): el estándar para módulos residenciales del tipo HT-SAAE Jupiter 450Wc, Leapton 450Wc, Aiko y otros...
• Modelo 1900 (rango de 1800 a 1990 mm): adaptado a los nuevos paneles de gran anchura del tipo Luxen 500Wc, Leapton 500Wc, Jolywood 500Wc
• Modelo 2000 (rango de 1990 a 2190 mm): diseñado para módulos industriales de gran formato.

Instalación y puesta en marcha

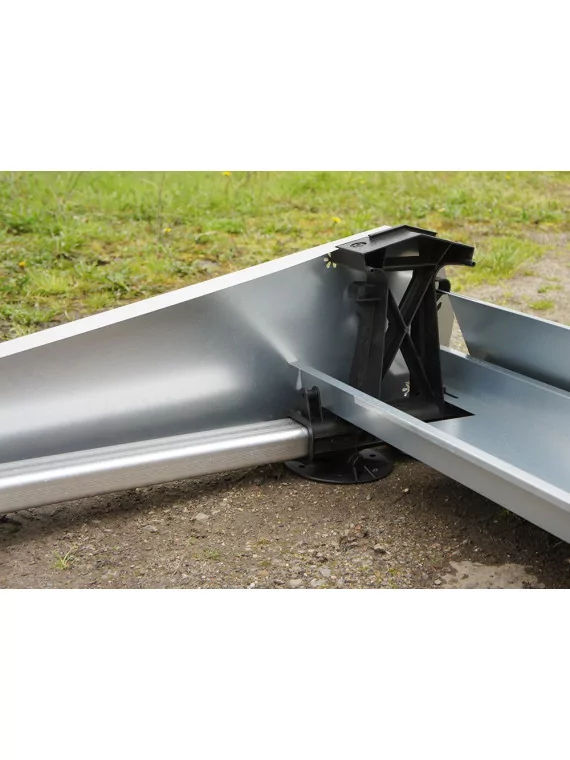

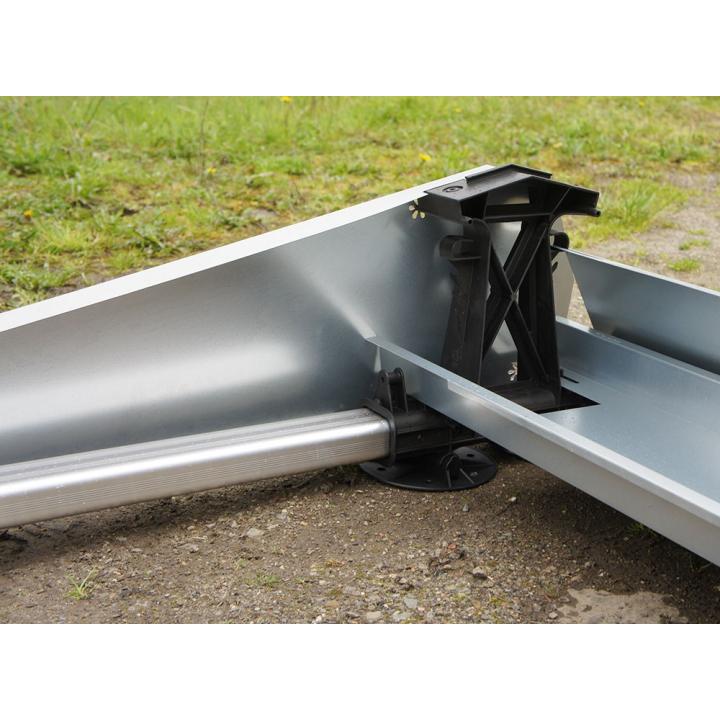

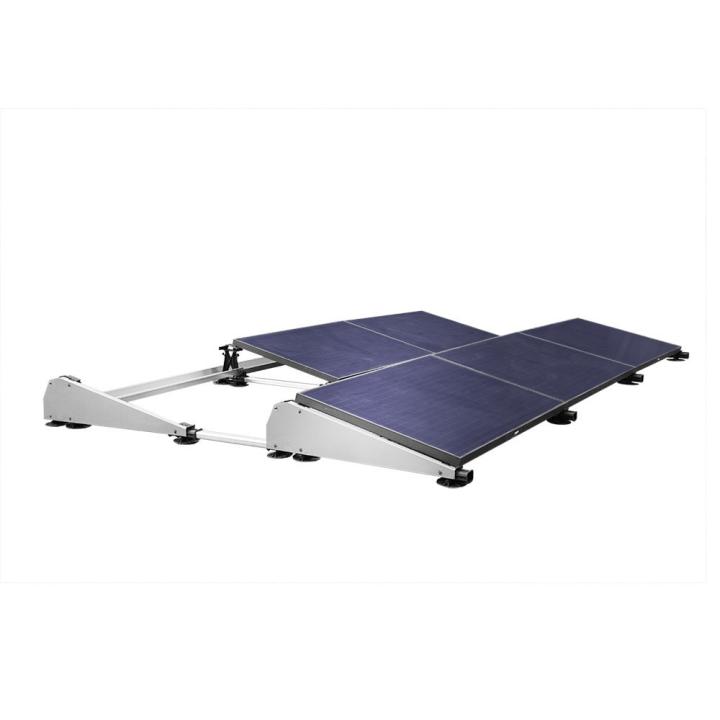

La instalación del soporte de lastre se integra a la perfección en el sistema FlatFix Fusion. El bastidor se encaja y se fija directamente entre los montantes de la estructura, creando una base robusta lista para recibir el lastre. Este método evita cualquier perforación en el tejado, preservando así la perfecta estanqueidad de su edificio.

Especificaciones técnicas

• Tipo de cubierta: cubierta plana (betún, EPDM, PVC).
• Compatibilidad estructural: únicamente con el sistema FlatFix Fusion.
• Material: acero galvanizado de alto límite elástico.
• Configuración: 1 unidad por panel (proporción 1:1).
