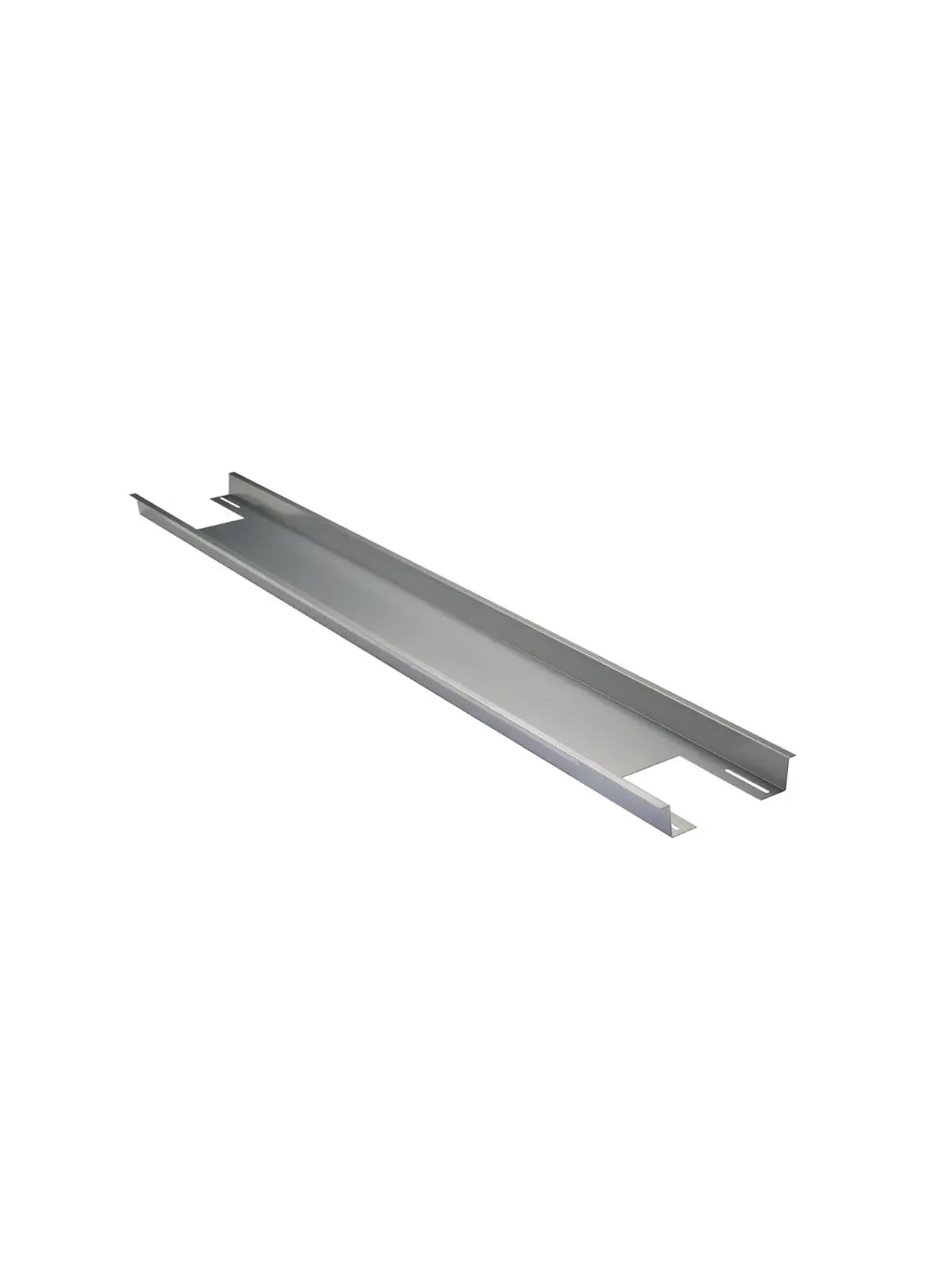

FlatFix Fusion-Ballastgestell für Flachdächer (Modelle 1600 / 1700 / 1900 / 2000)

FlatFix Fusion-Ballastträger: Maximale Sicherheit für Photovoltaikanlagen auf Flachdächern (Modelle 1600 / 1700 / 1900 / 2000)

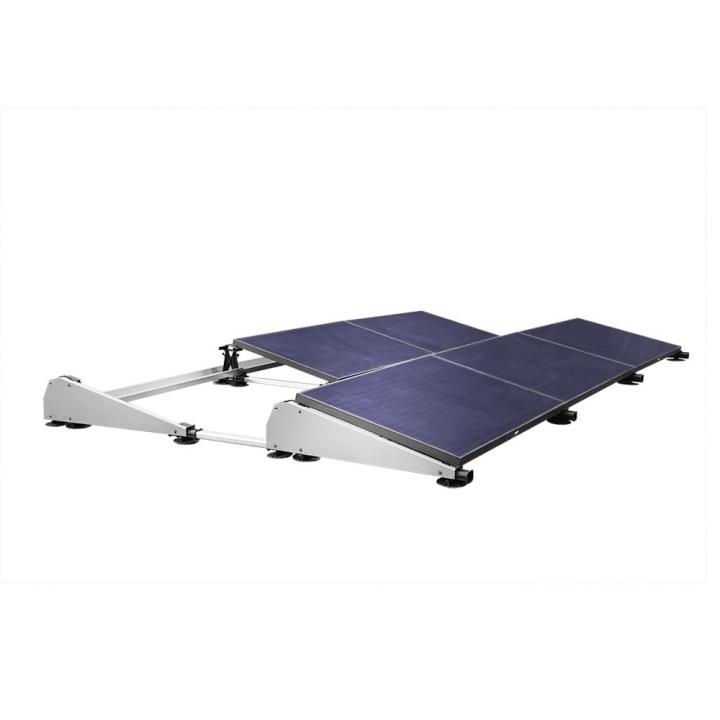

Das FlatFix Fusion-Ballastgestell ist das zentrale Stabilitätselement für Ihre Solaranlagen auf Flachdächern. In einem ballastierten Montagesystem ist das Gewichtsmanagement entscheidend: Diese Halterung ermöglicht es, die erforderliche Last (Ballast) genau dort zu konzentrieren, wo es die Aerodynamik des Systems erfordert, und gewährleistet so Schutz vor Auftriebskräften bei starkem Wind.

Diese aus Hightech-Stahl gefertigte Halterung ist so konzipiert, dass sie genauso lange hält wie Ihre Solarmodule. Sie bietet eine saubere und professionelle Lösung für die Integration von Ballast, ohne die Unversehrtheit des Daches oder die thermische Effizienz der Module zu beeinträchtigen.

Warum sollten Sie sich für das FlatFix Fusion-Ballastgestell entscheiden?

Im Gegensatz zu herkömmlichen, schweren Montagesystemen setzt das FlatFix Fusion auf eine leichte Konstruktion und eine intelligente Gewichtsverteilung. Das Ballast-Rack ermöglicht:

• Eine optimale Lastverteilung: Der Ballast wird strategisch platziert, um lokale Überlastungen der Dachabdichtung zu vermeiden.
• Vielseitigkeit bei der Ballastierung: Sie können je nach lokaler Verfügbarkeit verschiedene Materialien verwenden: Kies, Betonplatten, Ziegel oder Pflastersteine.
• Außergewöhnliche Langlebigkeit: Der verwendete Stahl bietet eine überragende Beständigkeit gegen Korrosion und extreme Witterungseinflüsse.

Dimensionierungsregeln und Kompatibilität

Wichtiger Hinweis: Um die Gültigkeit der Garantie und die Stabilität der Konstruktion zu gewährleisten, planen Sie systematisch ein Ballastgestell pro installiertem Photovoltaikmodul ein.

Es ist unbedingt erforderlich, das Modell auszuwählen, das genau den Abmessungen Ihrer Module entspricht. Eine falsche Auswahl könnte die Passgenauigkeit des Systems beeinträchtigen:

• Modell 1600 (Bereich von 1500 bis 1690 mm): speziell für kompakte Module wie die Serien JNL 280/300, Hanover 320 oder Hyundai 345 ausgelegt.
• Modell 1700 (Bereich von 1580 bis 1800 mm): der Standard für Wohnmodule vom Typ HT-SAAE Jupiter 450Wc, Leapton 450Wc, Aiko und andere ....
• Modell 1900 (Bereich von 1800 bis 1990 mm): geeignet für die neuen Modultypen mit großer Breite wie Luxen 500Wc, Leapton 500Wc, Jolywood 500Wc
• Modell 2000 (Bereich von 1990 bis 2190 mm): entwickelt für sehr großformatige Industriemodule.

Installation und Montage

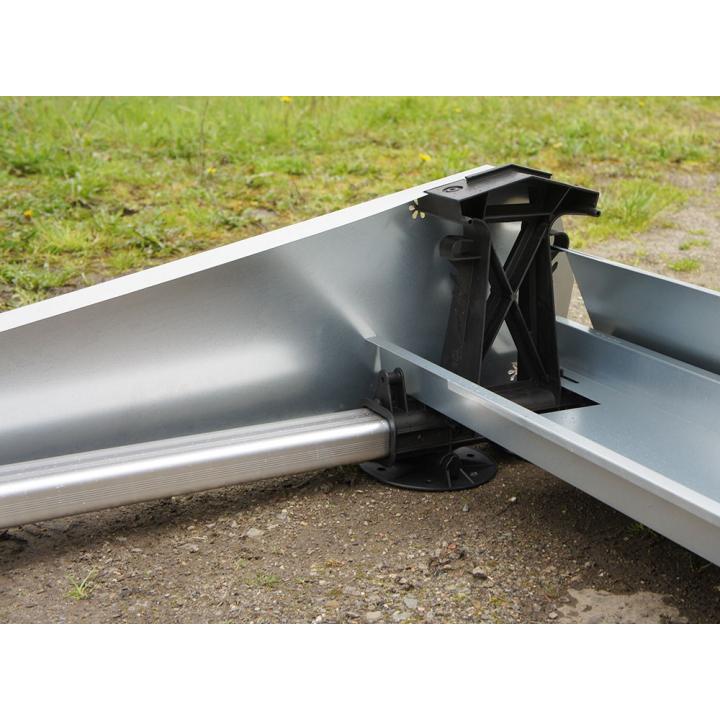

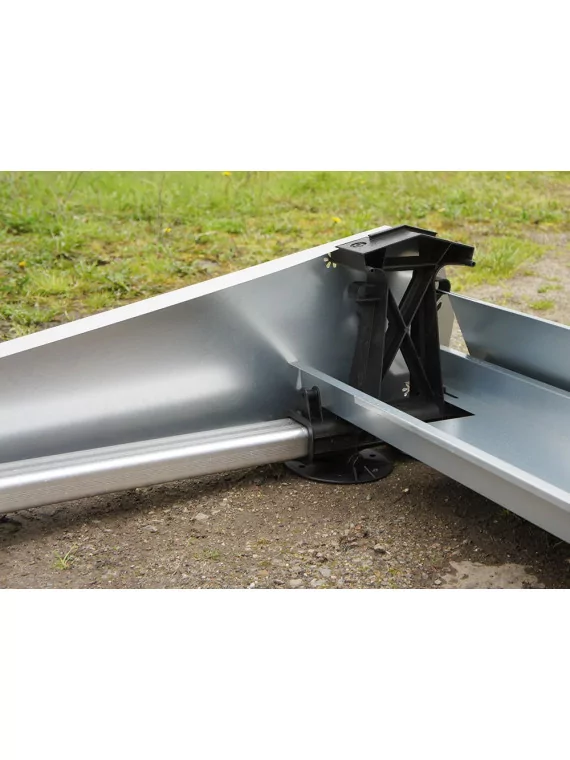

Die Installation der Ballasthalterung fügt sich nahtlos in das FlatFix Fusion-System ein. Das Gestell wird direkt zwischen die Stützen der Konstruktion eingeklipst und befestigt, wodurch eine robuste Halterung entsteht, die für die Aufnahme des Ballasts bereit ist. Diese Methode vermeidet jegliches Bohren in das Dach und gewährleistet so die perfekte Dichtigkeit Ihres Gebäudes.

Technische Daten

• Dachtyp: Flachdach (Bitumen, EPDM, PVC).
• Konstruktionskompatibilität: ausschließlich mit dem FlatFix Fusion-System.
• Material: verzinkter Stahl mit hoher Streckgrenze.
• Konfiguration: 1 Einheit pro Platte (Verhältnis 1:1).
