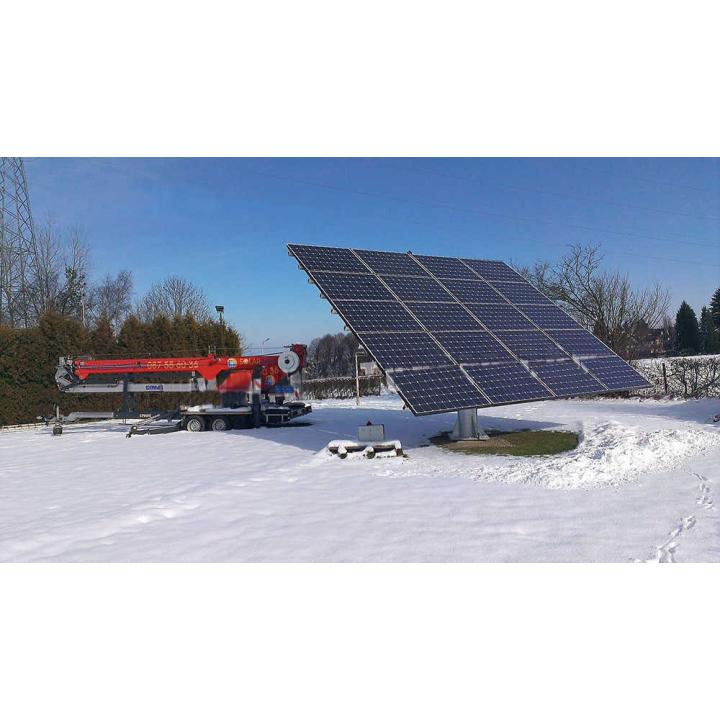

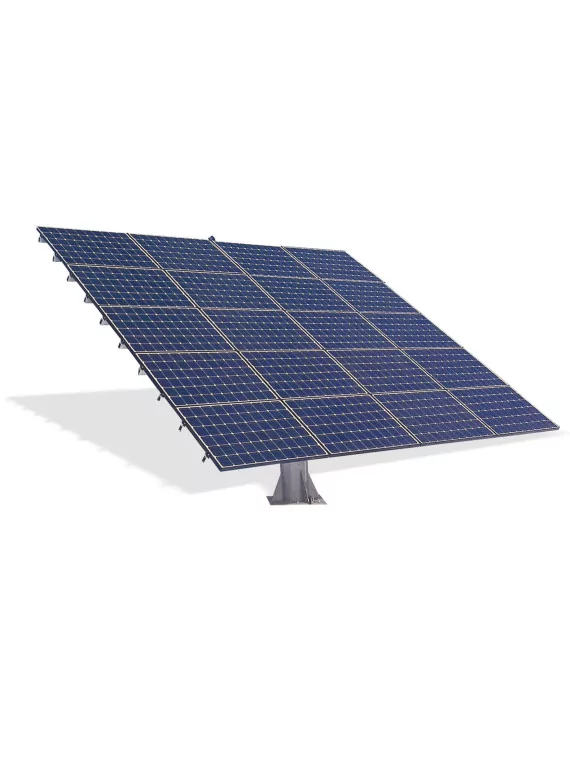

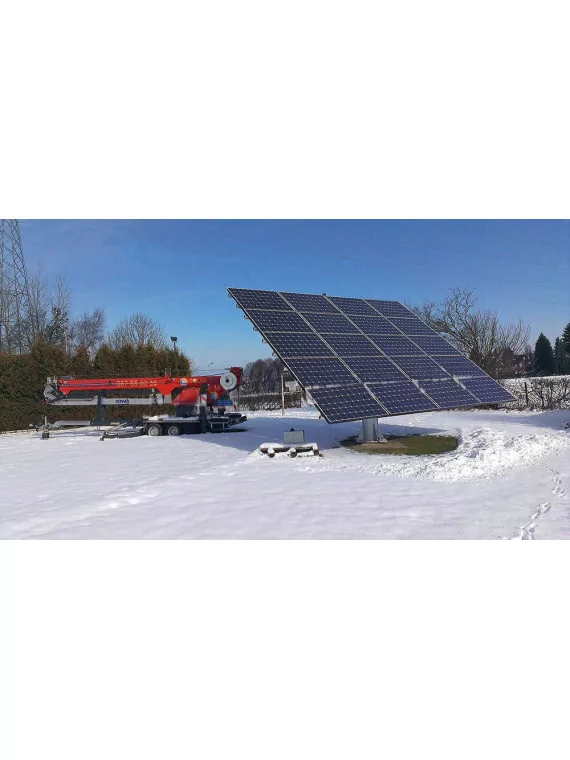

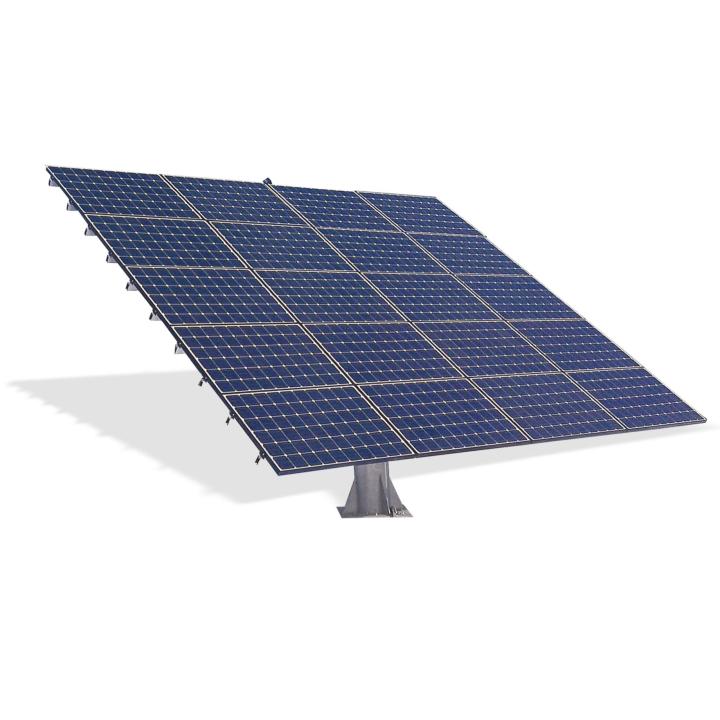

Ejes seguidores fotovoltaicos 2: paneles de 36
15.130,42 £
Impuestos incluidos
0246
0712971125193
Este seguidor solar puede colocar entre los paneles de 36 a 44 (dependiendo del tamaño del grupo) hasta 25% mayor rendimiento contra una instalación completa del sur
Fabricados a pedido. En contacto con nosotros para obtener más información.
Suiveur solaire 2 axes · Fabrication belge
Le soleil,
sous contrôle.
Tracker bi-axes piloté à distance, conçu et fabriqué en Belgique depuis 2010. Connecté au cloud, à la météo, et à votre flotte — du résidentiel au champ de 36 modules.
2010
Premier installé · toujours en service
100%
Conception & fabrication BE
8–36
Panneaux par tracker
LAT 50.6900° N
LON 4.8551° E
MQTT · LIVE
LON 4.8551° E
MQTT · LIVE
DEPUIS 2010
16 ans d'expérience continue
100% MADE IN BE
Électronique, mécanique, software
SAV LOCAL
Atelier Andrimont · réactivité 24h
UNIQUES EN EUROPE
Seul fabricant avec ce track-record
— 01 · Pilotage cloud
Vos trackers,
dans votre navigateur.
Chaque tracker est un nœud connecté. Interface web temps réel, intégration météo, commandes individuelles ou de flotte. Un gestionnaire municipal peut décider de mettre 100 trackers à plat avant une manifestation. Le système anticipe une tempête annoncée et se sécurise seul, avant que vous n'y pensiez.
F.01
Pilotage individuel ou de flotte
Sélectionnez un tracker ou un groupe. Mise à plat, mise verticale, retour suivi auto — depuis n'importe où.
F.02
Intégration serveur météo
Vent, gel, neige : le tracker consulte la météo locale et décide de son comportement matinal. Stratégies configurables par site.
F.03
Mode tempête automatique
Au-delà d'un seuil de vent annoncé, mise à plat préventive. Reprise automatique à la fin de l'alerte.
F.04
Mode événement
Manifestations, tournages, rassemblements : verrouillez la position de toute la flotte le temps qu'il faut.
F.05
Télémétrie & alertes
Position, courants moteur, statut codeurs, historique. Notifications en cas d'anomalie mécanique ou électrique.
ST-68-FE-71-11-65-E8
EN LIGNE · 47s
Azimut
146.13°
Élévation
12.88°
Courant mât
0.26A
Prochaine rotation
10min
Vent prévu (6h)
42km/h
État
SUIVI AUTO
— 02 · Gamme
Du résidentiel
à l'industriel.
Une plateforme mécanique modulaire, déclinée en quatre formats. Même électronique, même software, même interface de pilotage — quel que soit le calibre.
08
WUN-T08 · Résidentiel
Surface ≈ 16 m²
Puissance ≈ 3.6 kWc
Mât compact
Installation 1 jour
16
WUN-T16 · PME
Surface ≈ 32 m²
Puissance ≈ 7.2 kWc
Slewdrive renforcé
Idéal autoconsommation
20
WUN-T20 · Industriel
Surface ≈ 40 m²
Puissance ≈ 9.0 kWc
Structure renforcée
Génie civil léger
36
WUN-T36 · Champ
Surface ≈ 72 m²
Puissance ≈ 16.2 kWc
Couplage flotte natif
Maillage MQTT
— 03 · Cas d'usage
Pensé pour les
vraies situations.
Tempête annoncée
Le tracker consulte la météo et décide de ne pas se lever, ou se met à plat à mi-journée si le vent dépasse le seuil. Aucune intervention humaine requise. Reprise automatique dès que l'alerte est levée.
Gestion communale
Manifestation, marché, festival : le gestionnaire d'une grande ville bascule toute la flotte municipale en position basse depuis son tableau de bord. Sécurité publique et protection des installations en un clic.
Maintenance prédictive
Suivi continu des courants moteur et des positions codeur. Détection d'anomalie mécanique avant la panne. Notifications ciblées au service technique, intervention planifiée.
— 04 · Spécifications
Le détail,
en profondeur.
04.1 Mécanique
| Architecture | Suiveur 2 axes (azimut + élévation), mât central, slewdrive azimutal, vérin/réducteur d'inclinaison |
| Capacité | 8 à 36 panneaux selon configuration |
| Course azimut | Programmable, butées logicielles configurables (gauche / droite indépendantes) |
| Course élévation | Mise à plat 85° par défaut · mise verticale 20° par défaut · ajustables par site |
| Granularité de bridage | Pas de 15° programmable (table de limitation horaire) |
| Fondations | Massif béton ou pieux vissés selon nature du sol |
04.2 Électronique
| Carte de commande | Référence interne CR1062R02 · conception & fabrication BE |
| Coffret centralisé | Toute la commande moteur dans le coffret · pas de driver déporté |
| Alimentation | +24 VDC |
| Antennes | GNSS + Wi-Fi (modules séparés) |
| Capteurs position | Codeurs incrémentaux sur arbre moteur (mât + panneaux) |
| Interface locale | Joystick 4 directions · 4 interrupteurs · boutons PGM & ALARM RST · 4 LED de statut (alarme, GNSS, tracker, AWS) |
| Console série | Câble flat 8 pôles · 115200 bauds, 8N1 · télémétrie temps réel |
| Debug | JTAG, RST/SIM, DEBUG headers présents sur carte |
04.3 Software & cloud
| Calcul de position | Algorithme solaire embarqué basé latitude/longitude GNSS |
| Cycle de réajustement | 10 minutes (configurable) |
| Connectivité | Module Wi-Fi Renesas · provisioning Wi-Fi via app GSM lors de l'installation |
| Cloud backend | AWS IoT Core · MQTT over TLS · certificats par appareil · CRC16 sur chaque trame |
| Interface utilisateur | Web app responsive · pilotage par tracker ou par flotte · règles météo configurables |
| API d'intégration | Protocole MQTT documenté · client de référence et accès API sur demande pour intégrateurs |
04.4 Initialisation
| RAZ paramètres | Maintien bouton ALARM lors de la mise sous tension |
| Acquisition GPS | LED bleue GNSS clignotante → fixe (peut prendre quelques minutes) |
| Calibration sud | Tracker face au soleil + interrupteurs OFF/OFF + PGM 6 s |
| Calibration 45° | Panneaux à 45° + interrupteurs ON/ON + PGM 6 s |
| Passage en service | Interrupteur AUTO → suivi solaire automatique |
| Procédure complète | Document ProcedureInitialisation_R00 fourni avec chaque appareil |
Los seguidores solares STS optimizan el rendimiento de una instalación fotovoltaica.
Producción instantánea más gran período de producción con el tracker.
Un seguidor solar le permite mantener una orientación óptima de los paneles frente a los rayos del sol. Esta orientación óptima permite para maximizar la energía eléctrica de paneles fotovoltaicos. Este tipo de estructura permite para aumentar la generación de electricidad en comparación con los paneles fijos:
-
aumento del 25% en comparación con una planta en el sur
-
aumento del 40% en comparación con una planta en el este o el oeste
• Dos ejes Tracker automático
• Posicionamiento por hora y a través de calculadora de brillo
• Estructura de acero galvanizado caliente
• Apto para todas las marcas de paneles fotovoltaicos
• Robustessse
• Rendimiento
Beneficios
- Aumento en la producción del 25% en comparación con un sistema fijo orientado al sur.
- Instalación posible en la ausencia de techo o techos equivocada.
- Compacto gracias al rendimiento de los estudiantes.
La instalación incluye
- La estructura de
- El sistema de detección y orientación (electrónica + motor)
Instalación para los profesionales
- Usted comunica la imagen de una sociedad de cuidado de la ecología y el medio ambiente.
- Usted habla sobre su empresa.
- Invertir en el futuro con una rentabilidad garantizada.
Características de la Fundación
| STS 36 | |
| Ancho | 3 m |
| Longitud | 3 m |
| Profundidad | 1.25 m |
| Volumen | 11,3 m³ |
| Peso | 25900 kg |
Características de la estructura
La estructura tiene dos grados de libertad: una rotación horizontal acimut y rotación vertical para la inclinación. La rotación horizontal permite para seguir el movimiento del sol durante todo el día. La rotación vertical ayuda a guiar la estructura de acuerdo con la variación estacional del sol.
| Materiales | Acero/Alu |
| Superficie | 60 m² |
| El número de columnas | 9 |
| Número de líneas | 4 |
| Altura del mástil | 3 m |
| Paneles de altura | 6,6 m |
| Anchura total | 9 m |
| Altura total | 6,2 m |
| Energía (paneles 260Wc) |
9360Wc |
| Producción anual | 10800 kwh |
| Peso | 1700 kg |
| Velocidad del viento máxima elegible |
120 km/h |
| Fabricación de | 100% belga |
Características del motor
Nuestro seguidor solar tiene una orientación automática de los paneles según la declinación diaria del sol (de este a oeste) durante todo el día. Esta orientación tiene lugar cada 10 minutos a través de un motor eléctrico. La orientación de la estructura de acuerdo con la variación estacional de la luz solar (la orientación a 73 º en el solsticio de invierno a 27 ° en el solciste de verano) también es automático. La potencia instalada está ajustada según la demanda. Una instalación estándar es del orden de 10kwp. La superficie instalada de paneles fotovoltaicos es entonces de 64 m².
| Eje horizontal | 220 ° |
| Eje vertical | 60 ° |
| Voltaje de funcionamiento | 24 voltios |
| Potencia del motor | 2 X 60W |
| Consumo de operación |
200Wh/j |
| Sistema de seguimiento | Schedule +. sensor de luminosidad |
