Zweipoliges Schutzgehäuse DC 250A für Lithium-Batterien von Pylontech

Von Julien Mawet · Photovoltaik-Experte bei Wattuneed • Aktualisiert April 2026
4.810,98 Dhs
Inklusive Steuer
Coffret-protection-250A-Pylontech
0768563823800

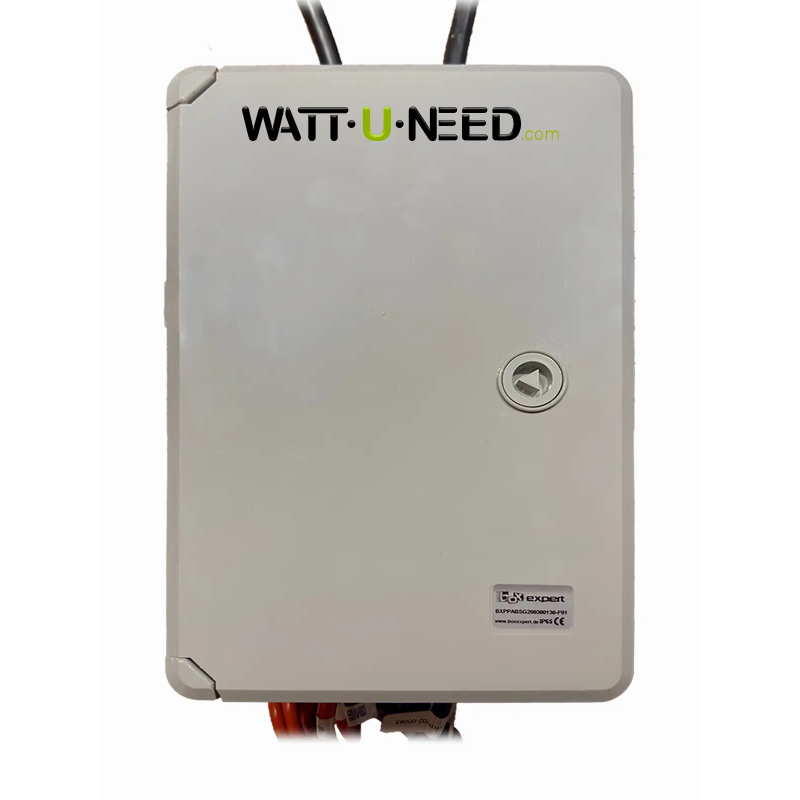

Das 250-A-Schutzgehäuse ist eine robuste elektrische Sicherheitsschnittstelle, die für den Schutz von Hochleistungs-Batteriesystemen entwickelt wurde. Bei diesem Produkt handelt es sich um eine Gleichstrom-Trennvorrichtung, die dazu dient, Ihre Batterien zu isolieren und vor Überlastungen und unbeabsichtigten Kurzschlüssen zu schützen.

Dieses Zubehör ist speziell mit Pylontech-Batterien (Serien US2000C, US3000C, US5000) kompatibel. Das Gerät sichert die Verbindung zwischen dem Batteriepark und dem Wechselrichter und lässt sich nahtlos in Hochleistungssysteme integrieren, die mit 48 V betrieben werden, wie beispielsweise die Wechselrichter-Ladegeräte Victron MultiPlus-II oder die WKS-Lösungen.

Ausgestattet mit einem 250-A-Trennschalter erleichtert dieser Schaltkasten zudem Wartungsarbeiten, da er eine physische Unterbrechung des Stromkreises ermöglicht, ohne dass die Kabel abgeklemmt werden müssen. Sein robustes Gehäuse gewährleistet einen dauerhaften mechanischen Schutz für Kabel mit großem Querschnitt, die für die hohen Entladeströme unerlässlich sind.

Technische Vorteile des Gehäuses:

  • Schaltleistung: 250-A-Auslegung, geeignet für die Schnellentladung von Lithium-Batterieparks.
  • Erhöhte Sicherheit: Wirksamer Schutz der Pylontech-Zellen und der Wechselrichterelektronik.
  • Vereinfachte Wartung: Integrierter Trennschalter für eine schnelle und sichere Abschaltung.
  • Konformität: Erfüllt die Sicherheitsanforderungen für Energiespeicheranlagen in Privathaushalten.

DC-Schutzbox 250 A, zweipolig, für Pylontech-Batterien – einbaufertig


Der 250-A-Schutzkasten für Pylontech-Batterien ist eine schlüsselfertige Lösung zur Absicherung Ihrer Anlagen. Dieser Kasten gewährleistet einen umfassenden zweipoligen Schutz und trennt gleichzeitig den Pluspol (+) und den Minuspol (-) voneinander, um maximale Sicherheit vor Überlastungen und Kurzschlüssen zu gewährleisten.





Lieferumfang

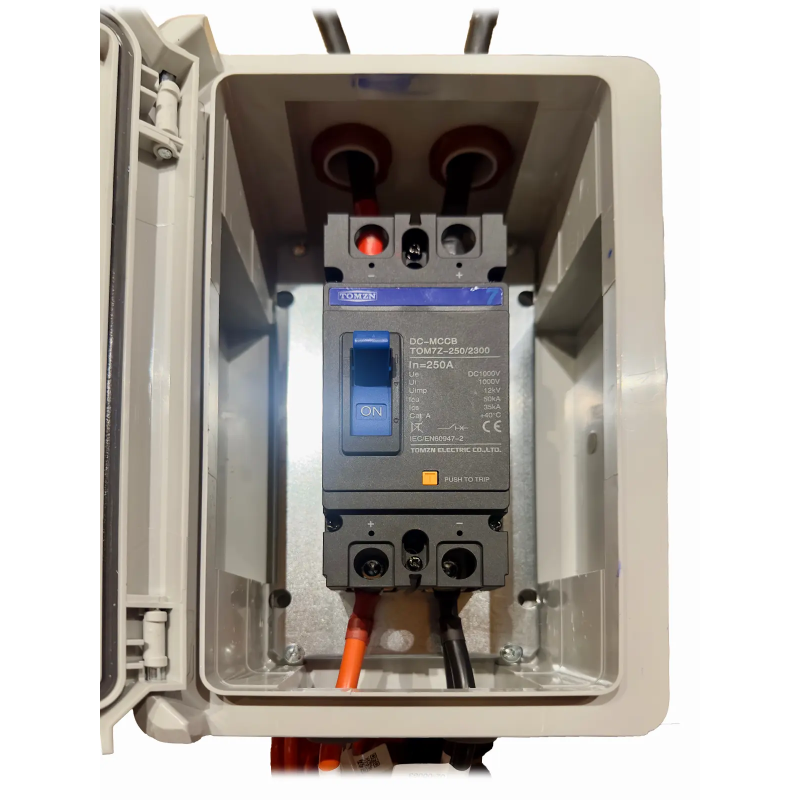

Dieses Gehäuse wird komplett, vorverdrahtet und einbaufertig geliefert:

  • Gehäuse IP65: Vollständiger Schutz vor Staub und Spritzwasser.
  • Zweipoliger Leistungsschalter 2P 250 A DC 1000 V: Gleichzeitiger Schutz beider Pole.
  • 2 Kabel à 50 mm² mit Kabelschuhen: Direkter und robuster Anschluss an den Wechselrichter.
  • 2 Paar Pylontech-Batteriekabel: Spezielle Anschlüsse für eine sichere Verbindung.





Funktionsweise des Schaltschranks

Der Schaltkasten zentralisiert und sichert den Energiefluss Ihres Batterieparks:

  • Die Pylontech-Batterien sind über spezielle Steckverbinder mit dem Schaltkasten verbunden.
  • Zweipoliger Schutz: Der Leistungsschalter trennt beide Leitungen und gewährleistet so, dass im Falle einer Unterbrechung kein Reststrom vorhanden ist.
  • Die Energie wird über die 50-mm²-Kabel stabil an den Wechselrichter verteilt.

Prinzip: Durch das gleichzeitige Unterbrechen beider Pole bietet dieses System eine echte galvanische Trennung und schützt so den Benutzer sowie die Elektronik des Wechselrichters.





Typische Anwendungen

  • Anlagen mit Pylontech-Batterien US2000 / US3000 / US5000.
  • Modulare Speichersysteme, die eine zuverlässige Trennung erfordern.
  • Zweipoliger Schutz für Hybridanlagen (Victron, WKS usw.).





Kompatibilität mit den Wechselrichtern

  • WKS Evo Circle Pro 6,5 kW und WKS MAX II 10 kW
  • Deye 3 kW bis 12 kW
  • Victron und Sofar





Vorteile des Gehäuses

  • Zweipolige Sicherheit: Gleichzeitige Unterbrechung von (+) und (-) für erhöhten Schutz.
  • Schlüsselfertige Lösung: Gehäuse, Pylontech-Steckverbinder und Leistungsschalter im Lieferumfang enthalten.
  • Schnelle Installation: „Plug & Play“-Anschlusstechnik speziell für Pylontech-Batterien.
  • Sichere Wartung: Rückstellbarer Schutzschalter, der eine vollständige Isolierung des Batterieparks ermöglicht.





Inbetriebnahme

  1. Überprüfen Sie, ob sich der zweipolige Schutzschalter in der Position OFF befindet.
  2. Schließen Sie die Batteriekabel an die Pylontech-Batteriepacks an.
  3. Schließen Sie die 50-mm²-Kabel an den Wechselrichter an.
  4. Beachten Sie die Polarität (+ rot, - schwarz) an beiden Polen.
  5. Schalten Sie den Leistungsschalter auf ON, um den Schutz zu aktivieren.

Weitere Informationen finden Sie in unserer Pylontech-Installationsanleitung.





Sicherheit und Wartung

  • Zweipolige Abschaltung: Magnetische und thermische Trennung auf beiden DC-Leitungen.
  • Kabel 50 mm²: Querschnitt ausgelegt für 250 A ohne Erwärmung.
  • Wartung: Regelmäßige Sichtprüfung und manueller Test des Leistungsschalters.





FAQ – Pylontech 250-A-DC-Schutzschaltkasten mit zweipoliger Unterbrechung

1. Warum ist die zweipolige Abschaltung für meine Pylontech-Batterien unverzichtbar? +
Der zweipolige Schutz trennt gleichzeitig den Pluspol (+) und den Minuspol (-). Dies gewährleistet eine echte galvanische Trennung: Im Falle einer Unterbrechung fließt kein Reststrom zwischen der Batterie und dem Wechselrichter, wodurch der Benutzer und empfindliche elektronische Bauteile vor Isolationsfehlern geschützt werden.
2. Ist dieses Gehäuse mit den US5000-Batterien kompatibel? +
Auf jeden Fall. Dieses Gehäuse ist universell für die Niederspannungsreihe von Pylontech geeignet. Es passt perfekt zu den Modellen US2000, US3000 und US5000. Es enthält die speziellen „Plug & Play“-Stecker, um eine sichere und sofortige Verbindung mit diesen Akkupacks zu gewährleisten.
3. Mit welchen Wechselrichtermarken kann ich dieses Gehäuse verwenden? +
Das Set ist auf umfassende Kompatibilität mit den marktführenden Hybrid-Wechselrichtern ausgelegt. Es funktioniert einwandfrei mit den Produktreihen von Deye (3 kW bis 12 kW), WKS (Evo Circle Pro, MAX II) sowie mit den Systemen von Victron und Sofar.
4. Reicht ein Kabelquerschnitt von 50 mm² für 250 A aus? +
Ja, die mitgelieferten 50-mm²-Kabel sind speziell für hohe Stromstärken von bis zu 250 A Gleichstrom ausgelegt. Dieser Querschnitt minimiert Spannungsabfälle und verhindert eine Erwärmung der Leiter, wodurch die optimale Leistung Ihres Speichers gewährleistet wird.
5. Kann ich diesen Schaltkasten in einem feuchten Technikraum installieren? +
Der Schaltkasten verfügt über die Schutzart IP65. Das bedeutet, dass er vollständig staubdicht und gegen Spritzwasser geschützt ist. Er eignet sich daher perfekt für Garagen, Batterieräume oder Technikräume und gewährleistet die Langlebigkeit des internen 250-A-Leistungsschalters.
6. Welche Wartung erfordert die Schutzvorrichtung? +
Der Schaltkasten ist wartungsarm. Wir empfehlen eine jährliche Sichtprüfung der Klemmverbindungen sowie eine regelmäßige manuelle Prüfung des Schutzschalters (auf OFF und dann auf ON schalten), um sicherzustellen, dass der thermische und magnetische Mechanismus einwandfrei funktioniert.
Coffret-protection-250A-Pylontech

Datenblatt

Art des elektrischen Materials
Schutzkoffer

Spezifische Referenzen

upc
768563823800
ean13
0768563823800
MPN
Coffret-protection-250A-Pylontech
